本實用新型提供了多路DC?DC開關電源分時啟動電路,包括若干依次串聯的DC?DC開關電源模塊,且每個DC?DC開關電源模塊均包括一使能輸入端,除第一級DC?DC開關電源模塊的使能輸入端連接供電電源外,其余每個DC?DC開關電源模塊的使能輸入端均連接有一可使能其開啟的啟動使能模塊,每個啟動使能模塊根據前級DC?DC開關電源模塊的輸出電壓值設定下級DC?DC開關電源模塊的啟動使能電壓,控制下級DC?DC開關電源模塊的啟閉。實現了分時啟動開關電源的各個DC?DC電源模塊,從而降低了整個開關電源的啟動電流。

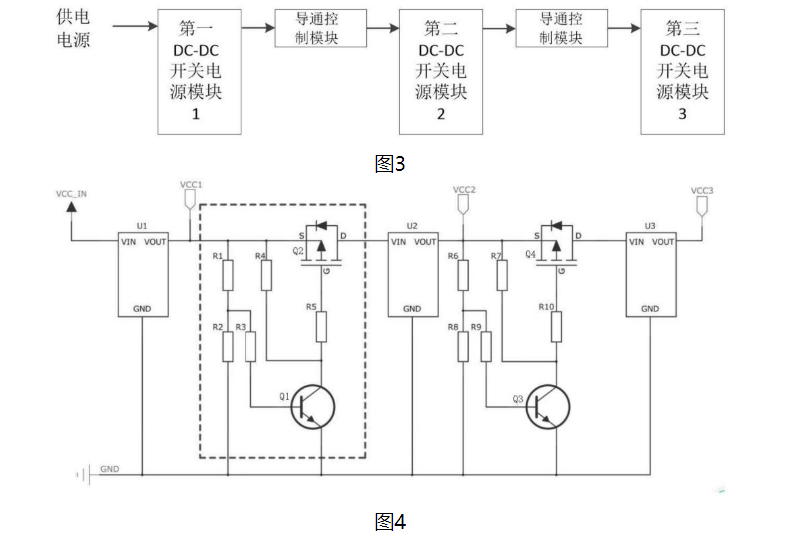

圖1為本實用新型實施例一的電路結構框圖;圖2為本實用新型實施例一的電路原理圖; 圖3為本實用新型實施例二的電路結構框圖; 圖4為本實用新型實施例二的電路原理圖。
